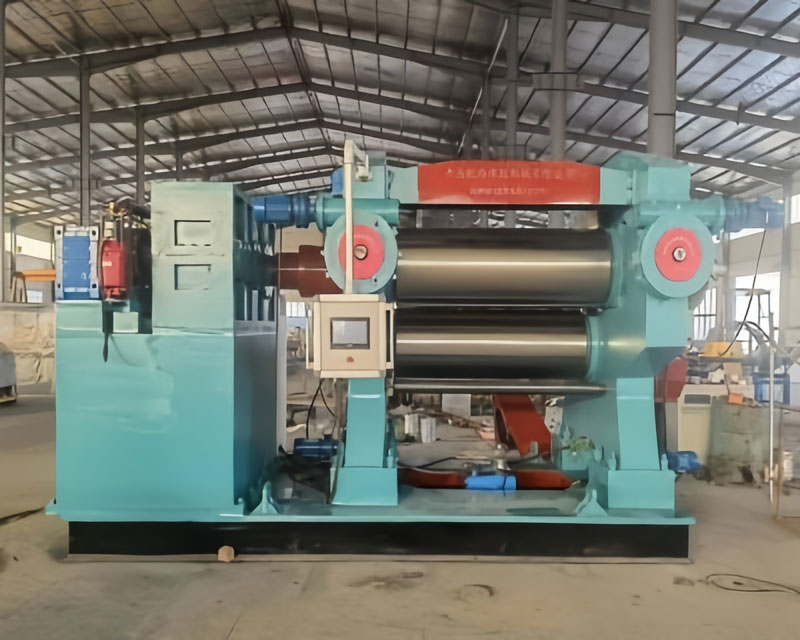

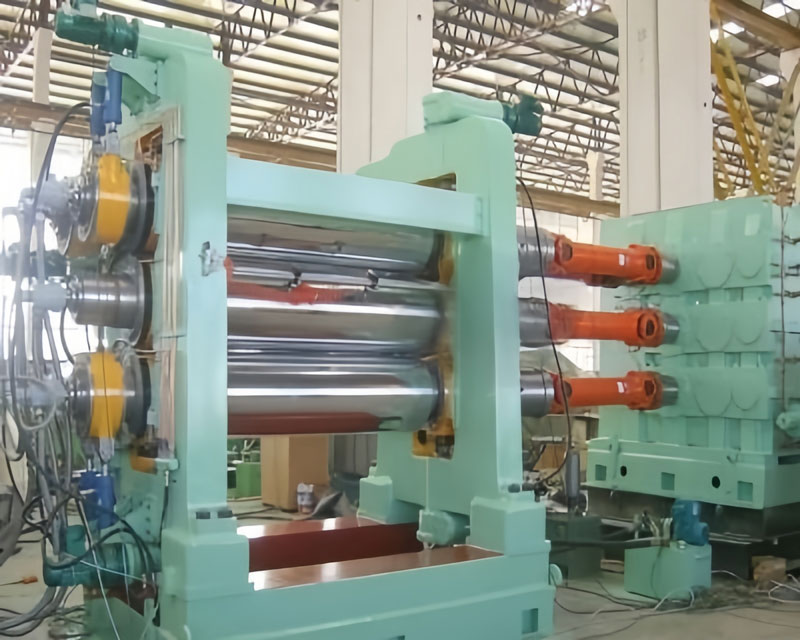

آلة الدرفلة ثلاثية الأسطوانات
دقة عالية · كفاءة عالية · استقرار قوي
أولاً: وصف المنتج
آلة الدرفلة ثلاثية الأسطوانات هي معدات لمعالجة منتجات البلاستيك أو المطاط، حيث يتم التحكم بدقة في سماكة وعرض المنتج النهائي من خلال الضغط بين أسطوانتين علويتين وأسطوانة سفلية. تتميز هذه المعدات بكفاءة ودقة تصنيع عاليتين، وهي معدات أساسية في إنتاج منتجات البلاستيك والمطاط.
مبدأ العمل: تقوم آلة الدرفلة ثلاثية الأسطوانات بتدوير الأسطوانات العلوية والوسطى والسفلية في وقت واحد من خلال جهاز نقل الحركة، حيث يتم ضغط وتمديد المادة في الفجوات بين الأسطوانات لتشكيل ألواح أو أفلام بالسمك والعرض المطلوبين. يمكن التحكم بدقة في أبعاد وأداء المنتج من خلال ضبط فجوة الأسطوانات ودرجة الحرارة والسرعة.
المكونات الرئيسية:
الأسطوانة العلوية، الوسطى، السفلية: مكونات العمل الأساسية، مصنوعة عادةً من سبائك فولاذية عالية القوة، مع سطح مُصقل بدقة ومطلي بالكروم
جهاز نقل الحركة: يشمل المحرك، المخفض، صندوق التروس، إلخ، يوفر طاقة مستقرة
نظام التزييت: يضمن التزييت وتبديد الحرارة أثناء التشغيل الطبيعي للآلة
نظام التحكم في درجة الحرارة: يتحكم بدقة في درجة حرارة الأسطوانات، ليتناسب مع متطلبات معالجة مواد مختلفة
جهاز الضبط: يستخدم لضبط فجوة الأسطوانات بدقة
نظام التحكم الكهربائي: تحكم PLC، لتحقيق التشغيل الآلي
ثانياً: مزايا المعدات (النقاط البيع الأساسية)
تحكم عالي الدقة: استخدام أجهزة ضبط دقيقة وأنظمة تحكم متقدمة، يمكن التحكم في تفاوت سماكة المنتج ضمن ±0.01 مم
كفاءة إنتاج عالية: تصميم الأسطوانات الثلاث يحسن مسار تدفق المواد، ويزيد من سرعة وكفاءة الإنتاج
استقرار قوي: هيكل الإطار المتين وتقنيات التصنيع الدقيقة تضمن تشغيلًا مستقرًا طويل الأمد للمعدات
قابلية تكيف عالية: يمكن معالجة مواد بلاستيكية ومطاطية متعددة، بما في ذلك PVC، PE، PP، EPDM، إلخ
تشغيل سهل: واجهة مستخدم سهلة وأنظمة تحكم آلية، تقلل من صعوبة التشغيل
توفير الطاقة وصديق للبيئة: تصميم نقل حركة محسن ونظام تحكم في درجة الحرارة، يقلل من استهلاك الطاقة
تقديم خدمة تسليم المفتاح: نقدم خدمة مشروع تسليم المفتاح الكاملة من تصميم المعدات، التصنيع، التركيب، الضبط إلى تدريب الموظفين، لضمان قدرة العميل على بدء الإنتاج بسرعة وتحقيق النتائج المتوقعة. يشمل ذلك تحسين وصفات العملية، تصميم تخطيط خط الإنتاج، تدريب مشغلي المعدات، والدعم الشامل في جميع الجوانب.

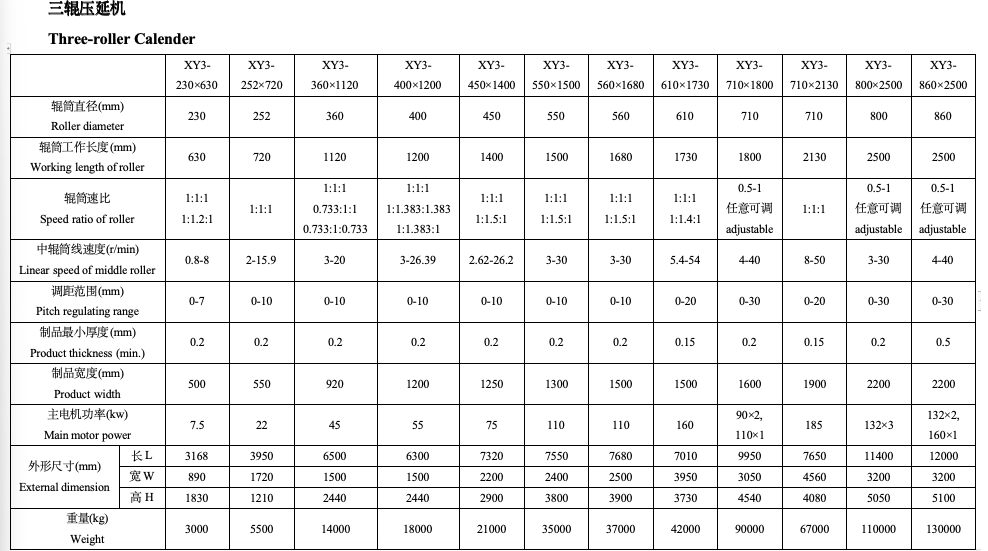

ثالثاً: جدول المواصفات الفنية
رابعاً: جدول الوصفات
| اسم المادة الخام | وصفة فيلم PVC (phr) | وصفة ألواح المطاط (phr) | وصفة لفائف العزل المائي (phr) |
| راتنج PVC (SG-5) | 100 | - | - |
| مطاط طبيعي (NR) | - | 70 | 50 |
| مطاط ستايرين بوتادين (SBR) | - | 30 | 30 |
| مطاط إيثيلين بروبيلين ديين (EPDM) | - | - | 20 |
| مادة ملدنة (DOP) | 45 | - | 15 |
| مادة مستقرة | 3.5 | - | - |
| كربونات الكالسيوم | 20 | 30 | 40 |
| أسود الكربون | - | 45 | 35 |
| ثاني أكسيد التيتانيوم | 4 | - | - |
| أكسيد الزنك | - | 5 | 4 |
| حمض الستياريك | 0.5 | 2 | 1.5 |
| مادة مضادة للأكسدة | - | 2.5 | 2.5 |
| مادة مسرعة | - | 1.2 | 1 |
| كبريت | - | 2 | 1.8 |
خامساً: قائمة المعدات
| رقم | اسم المعدة | الموديل والمواصفات | الكمية | ملاحظات |
| 1 | المحرك الرئيسي | حسب تكوين الموديل | 1 وحدة | تحكم بتردد متغير، مستوى كفاءة الطاقة IE3 |
| 2 | المخفض | مخفض تروس بأسنان صلبة | 1 وحدة | كفاءة نقل الحركة ≥96% |
| 3 | الأسطوانات العلوية، الوسطى، السفلية | مشغولات من سبائك الفولاذ | 3 قطع | سطح مطلي بالكروم الصلب، مصقول كالمرآة |
| 4 | محامل الأسطوانات | محامل أسطوانية مزدوجة الصف | 6 مجموعات | قدرة تحميل عالية، عمر طويل |
| 5 | نظام التزييت | تزييت مركزي | 1 مجموعة | تزييت آلي بكميات محددة في أوقات محددة |
| 6 | نظام التحكم في درجة الحرارة | تحكم ذكي PID | 1 مجموعة | تحكم مجزأ، دقة ±1 درجة مئوية |
| 7 | جهاز الضبط | ضبط كهربائي/هيدروليكي | 1 مجموعة | عرض رقمي، دقة 0.01 مم |
| 8 | نظام التحكم الكهربائي | PLC + شاشة لمس | 1 مجموعة | ماركة سيمنز/ميتسوبيشي، قابل للاتصال بالشبكة |
| 9 | هيكل الآلة | لحام صفائح فولاذية | 1 مجموعة | معالجة إزالة الإجهادات، عالي القوة |
| 10 | أجهزة الحماية والسلامة | مطابقة لمعايير CE | 1 مجموعة | زر توقف طارئ، أقفال أمان |
| 11 | نظام المعدات المساعدة | اختياري | 1 مجموعة | يشمل سحب، تبريد، لف، إلخ |
سادساً: مخطط تدفق العملية
مخطط تدفق عملية آلة الدرفلة ثلاثية الأسطوانات
تحضير المواد الخام → خلط المكونات → عجن وتلدين → تغذية ونقل → درفلة ثلاثية الأسطوانات → سحب وتثبيت الشكل → تبريد وتثبيت الشكل → سحب → لف → فحص → تعبئة وتخزين
ملاحظة: يجب أن يحتوي مخطط التدفق الفعلي على تفاصيل أكثر حول توصيلات المعدات ومعاملات العملية
سابعاً: مجالات التطبيق
منتجات البلاستيك: أفلام PVC، ألواح، جلد صناعي، أرضيات مرنة، إلخ
منتجات المطاط: ألواح مطاطية، شرائح مطاطية، غطاء مطاطي للأحزمة الناقلة، إلخ
مجال مواد البناء: لفائف العزل المائي، مواد الديكور، مواد العزل الصوتي، إلخ
مواد التغليف: أفلام التغليف، مواد التغليف المركبة، إلخ
مجالات أخرى: تجهيزات داخلية للسيارات، مواد أساسية للمستلزمات الطبية، إلخ
ثامناً: عنا
المقر الرئيسي: شاندونغ، الصين، تأسست عام 2014
الحجم: 3 مصانع فرعية، منطقتان صناعيتان كبيرتان، 100+ موظف، خبرة مهنية 10+ سنوات
توزيع السوق:محلي: 35%،أمريكا الشمالية: 9%،جنوب آسيا/أمريكا الجنوبية/أوروبا الشرقية/الشرق الأوسط: 7%-5% لكل منها
التزامات الخدمة:
الجودة أولاً، مشروع تسليم المفتاح، دعم فني كامل العملية، دعم التخصيص تحت العلامة التجارية الخاصة، دعم فني دائم عبر الفيديو عبر الإنترنت، استجابة خدمة ما بعد البيع على مدار 24 ساعة، توريد سريع للقطع الاحتياطية.
