مصنع علبة التروس المخروطية المزدوجة العمودية المتكاملة من سلسلة SZL

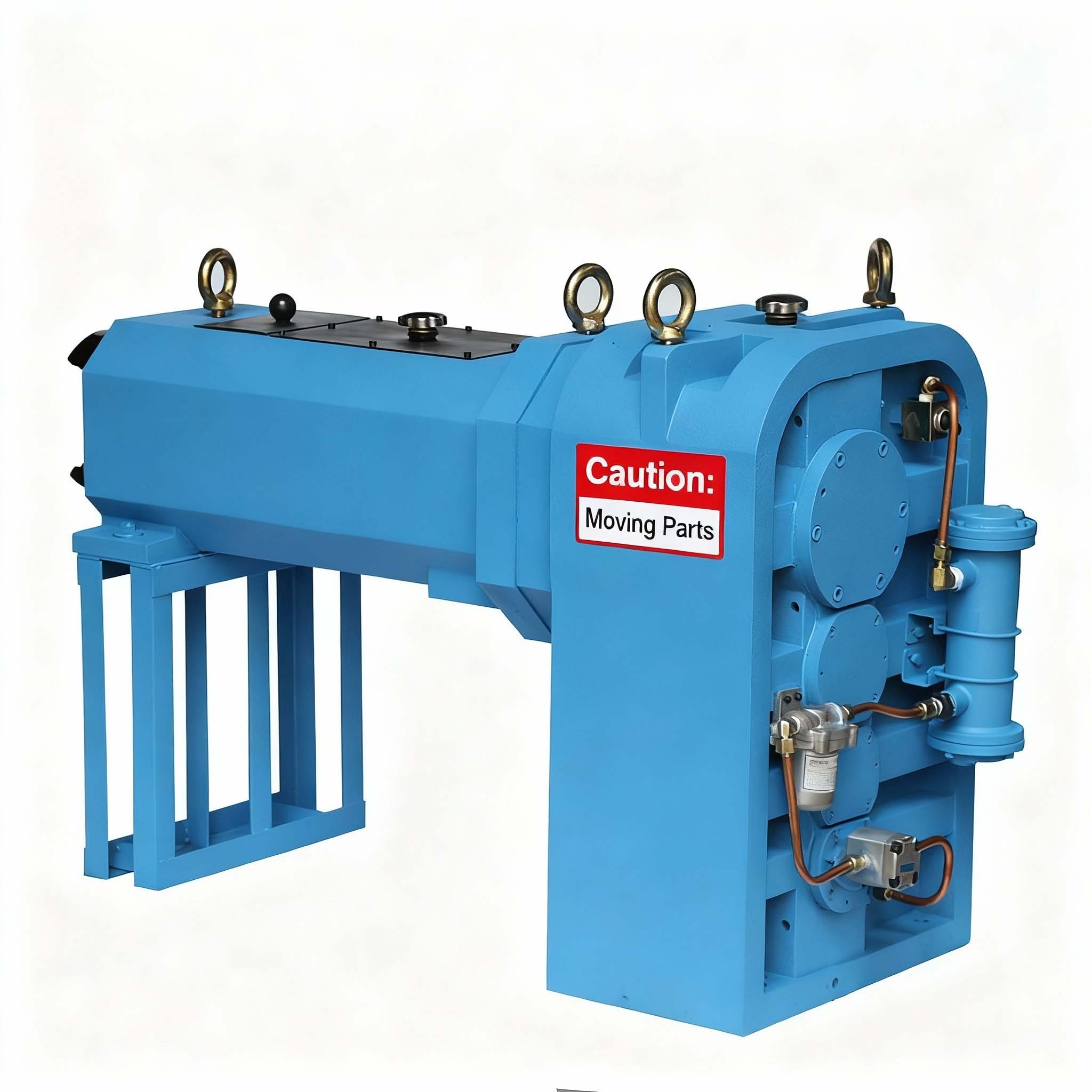

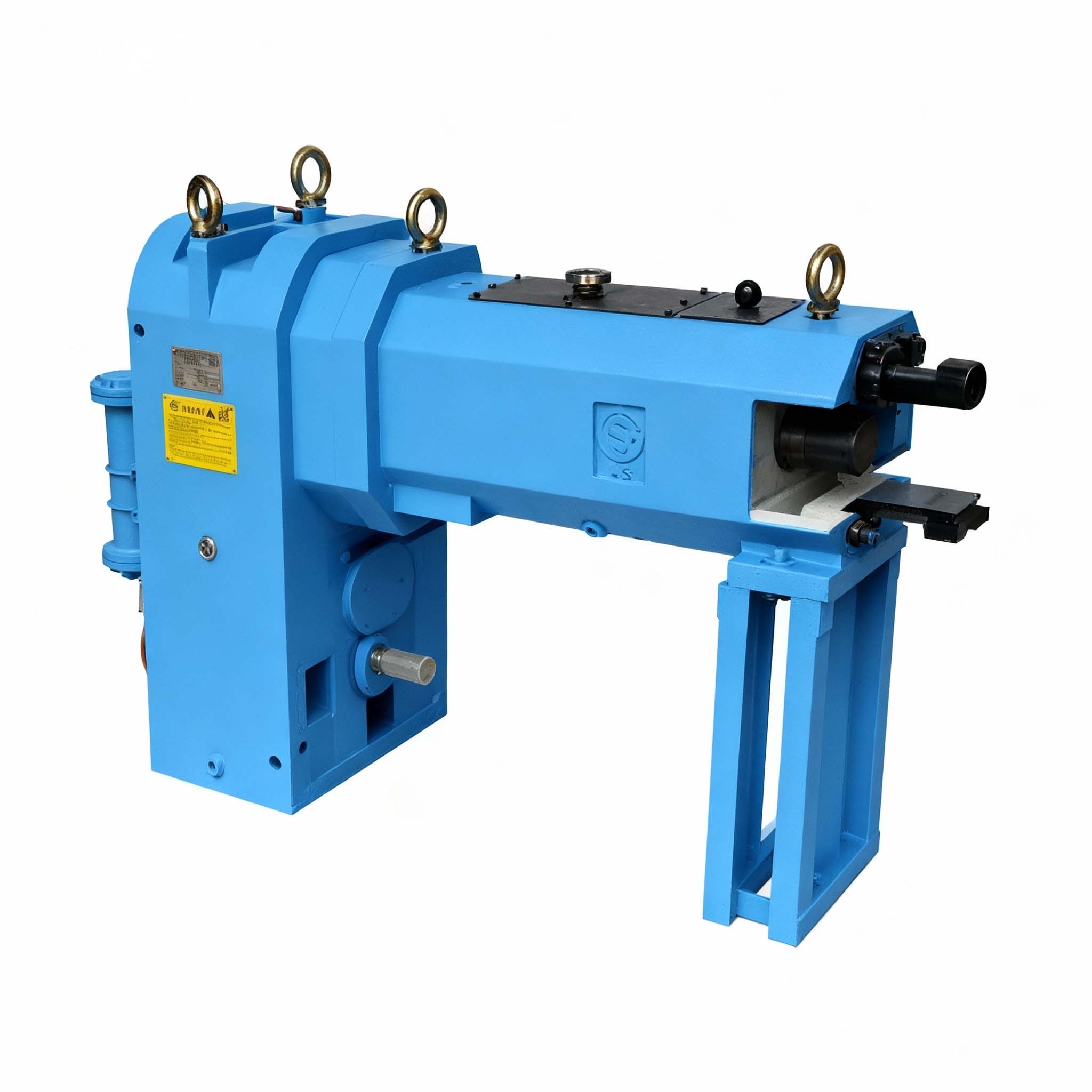

سلسلة SZL علبة تروس مخروطية مزدوجة عمودية متكاملة

سلسلة SZL من علب التروس المخروطية المزدوجة العمودية المتكاملة هي وحدة نقل حركة عالية الأداء مصممة خصيصًا لتطبيقات النقل العمودي الثقيل، تتميز بتصميم عمودي متكامل مع نقل حركة مخروطي-أسطواني ذو أسنان صلبة من مستويين وأداء عالي لمقاومة الصدمات. من خلال دمج وظيفة تحويل الاتجاه للتروس المخروطية وتضخيم عزم الدوران للتروس الأسطوانية في هيكل واحد، جنبًا إلى جنب مع تشكيل خاص للأسنان ومعالجة حرارية مقواة، تحقق قدرة تحميل فائقة، وضغط شديد، وعمر طويل. تُستخدم على نطاق واسع في آلات التعدين، ومعدات المعادن، وآلات النقل الثقيلة وغيرها من المجالات التي تتطلب نقل طاقة عمودي في ظروف تشغيل قاسية، وهي "محور طاقة عالي الموثوقية" لأنظمة النقل العمودية الثقيلة.

اتصل بنا

تفاصيل المنتج

　　مقدمة عن منتج سلسلة SZL من علب التروس المخروطية المزدوجة العمودية المتكاملة

　　1. تم تصميم المنتج وفقًا لمواصفات JB/T9050.1-1999 لآلات النقل، ويتكون من جزأين: علبة التروس وعلبة التوزيع، وهو منتج متخصص مصمم لتتناسب مع علب تروس البراغي المخروطية المزدوجة.

　　2. مادة تروس علبة التروس هي 20CrMnMo، وتخضع للتسقيف، والتقسية، والطحن، ودقة التروس هي 6، وصلابة التروس تصل إلى HRC58-62، مع ضوضاء نقل منخفضة.

　　3. مادة تروس علبة التوزيع هي 42CrMo، بعد القطع على مخرطة تفريز CNC، تخضع للتسقيف والمعالجة الحرارية، مع دقة عالية للتروس، وصلابة تصل إلى HRC58-62، وضوضاء نقل منخفضة.

　　4. تستخدم محامل الدفع العلامات التجارية المحلية الرائدة ZHJ وDYZV، ويمكن أيضًا اختيار العلامات التجارية الأجنبية مثل SKF أو FAG أو NSK بناءً على طلب العميل.

　　5. هيكل علبة التروس مصنوع من مادة HT250، وهيكل علبة التوزيع مصنوع من مادة QT500، مع تصميم جدران سميكة لضمان استقرار وسلاسة عالية للآلة الرئيسية. التصميم الخارجي للهيكل يساعد على تقليل الضوضاء، وتبديد الحرارة، وتشحيم الأجزاء، والصيانة اللاحقة.

　　6. تستخدم الحشوات المطاطية العلامة التجارية التايوانية TTO، وتستخدم كل من المحور عالي السرعة والمنخفض السرعة في علبة التروس شكل حشوتين مطاطيتين، مما يمنع تمامًا إمكانية تسرب الزيت.
