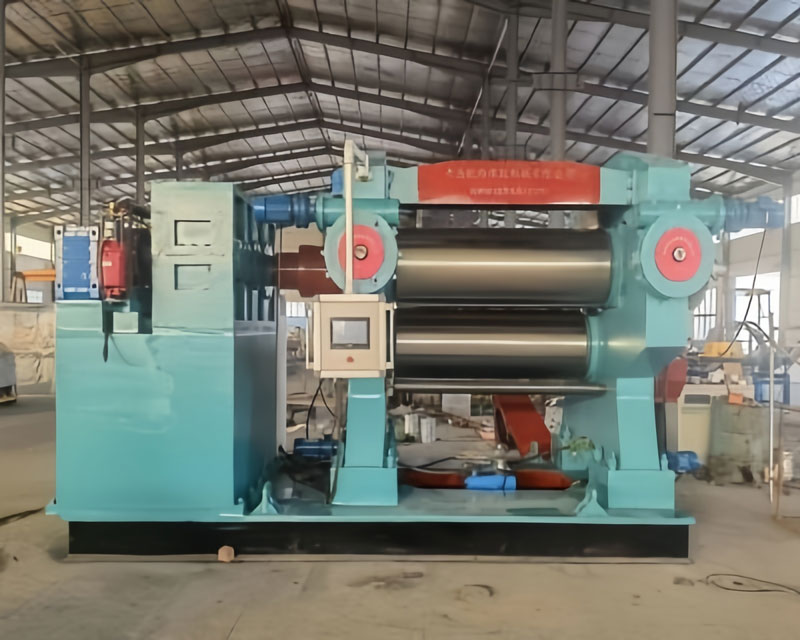

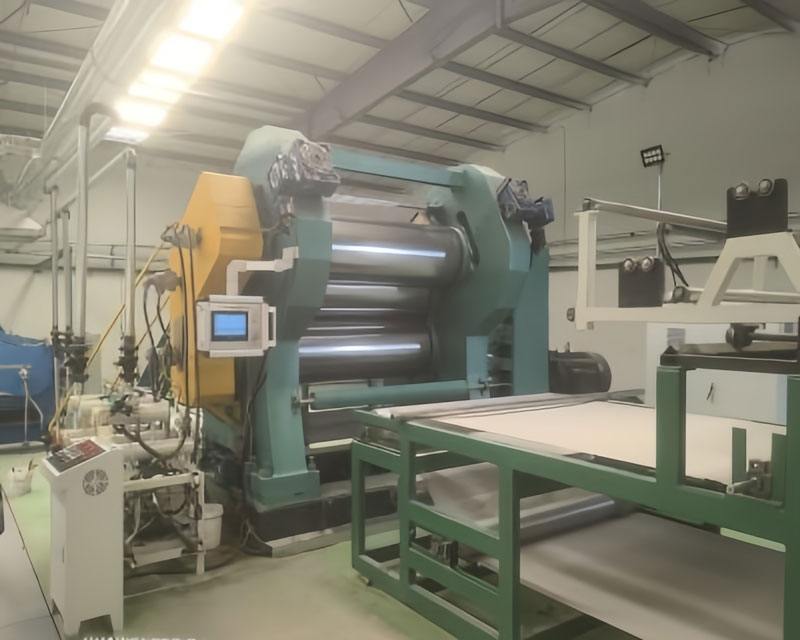

آلة كالندر مطاط بأربعة بكرات
دقة عالية · كفاءة عالية · استقرار قوي · مرونة متنوعة
أولاً: وصف المنتج
آلة كالندر بأربعة بكرات هي معدات عالية الدقة تستخدم في معالجة كالندر البلاستيك أو المطاط، حيث تقوم بأربعة بكرات (بكرتان علويتان وبكرتان سفليتان) بالضغط بشكل موحد ودقيق على مواد البلاستيك أو المطاط لتشكيل المنتج بالحجم والسمك المطلوبين. مقارنة بآلة كالندر بثلاث بكرات، يوفر التصميم بأربعة بكرات توزيع ضغط أكثر تجانسًا ودقة معالجة أعلى.
مبدأ العمل: تقوم آلة كالندر بأربعة بكرات، من خلال محرك القيادة وعلبة التروس، بتدوير البكرات الأربعة في وقت واحد، حيث تخضع المادة للضغط والتمدد الموحد في الفجوة بين البكرات. من خلال التحكم الدقيق في سرعة البكرات والمسافة بينها ودرجة الحرارة، يمكن تحقيق تحكم دقيق في سمك المنتج وعرضه وجودة سطحه.
المكونات الرئيسية:
أربعة بكرات: بكرتان علويتان وبكرتان سفليتان، مصنوعتان عادةً من سبائك فولاذية عالية القوة، مع سطح مطلي بالكروم ومعالج بالطحن الدقيق
نظام القيادة: يشمل المحرك، علبة التروس، صندوق التروس، إلخ، لتوفير طاقة مستقرة
نظام التزييت: يضمن التزييت وتبديد الحرارة أثناء التشغيل الطبيعي للآلة
نظام التحكم في درجة الحرارة: يتحكم بدقة في درجة حرارة البكرات ليتناسب مع متطلبات معالجة المواد المختلفة
أجهزة الضبط: تستخدم لضبط المسافة بين البكرات بدقة
نظام التحكم الكهربائي: تحكم PLC، لتحقيق التشغيل الآلي
ثانياً: مزايا الجهاز (النقاط البيع الأساسية)
كفاءة عالية: يمكن لآلة كالندر بأربعة بكرات معالجة مواد البلاستيك أو المطاط بكفاءة، مما يزيد من إنتاجية العمل ويقلل من تكاليف الإنتاج
دقة عالية: من خلال التحكم في سرعة البكرات والمسافة بينها، يمكن تحقيق معالجة دقيقة لمواد البلاستيك أو المطاط، وضمان دقة أبعاد المنتج وسمكه
مرونة عالية: يمكن تعديلها وتغييرها وفقًا للاحتياجات المختلفة، وتناسب معالجة سماكات وعروض منتجات مختلفة
تشغيل بسيط: التشغيل بسيط نسبيًا، حيث يمكن إتقانه بعد تدريب بسيط، مما يقلل من تكاليف العمالة
استقرار جيد: باستخدام طريقة عمل البكرات الأربعة في وقت واحد، يكون الاستقرار عاليًا، مما يضمن التشغيل السلس لمواد منتجات البلاستيك أو المطاط أثناء عملية المعالجة
تجانس جيد: يوفر تصميم الأربعة بكرات توزيع ضغط أكثر تجانسًا، مما يؤدي إلى اتساق أعلى في سمك المنتج
توفير خدمة تسليم المفتاح:
نحن نقدم خدمة مشروع تسليم المفتاح الكاملة من تصميم الجهاز، التصنيع، التركيب، التشغيل التجريبي إلى تدريب الموظفين، مما يضمن أن يتمكن العميل من بدء الإنتاج بسرعة وتحقيق النتائج المتوقعة. يشمل ذلك تحسين وصفات العملية، تصميم تخطيط خط الإنتاج، تدريب المشغلين، والدعم الشامل في جميع الجوانب.
معايير التشغيل:
قبل التشغيل، يجب فحص جميع أجزاء آلة كالندر بأربعة بكرات بعناية للتأكد من سلامتها، وضمان سلامة واستقرار الجهاز
أثناء التشغيل، يجب اختيار المسافة المناسبة بين البكرات وسرعة البكرات وفقًا لنوع ومواصفات المادة، لضمان سير عملية المعالجة بسلاسة
أثناء عملية المعالجة، يجب فحص حالة عمل آلة كالندر بأربعة بكرات بانتظام، والحفاظ على نظافة الجهاز، وإجراء الصيانة والرعاية في الوقت المناسب، لإطالة عمر الجهاز
بعد الانتهاء من الاستخدام، يجب إغلاق مصدر الطاقة ومصدر الهواء لآلة كالندر بأربعة بكرات على الفور، وتنظيف موقع المعالجة، لضمان سلامة الجهاز والأفراد.

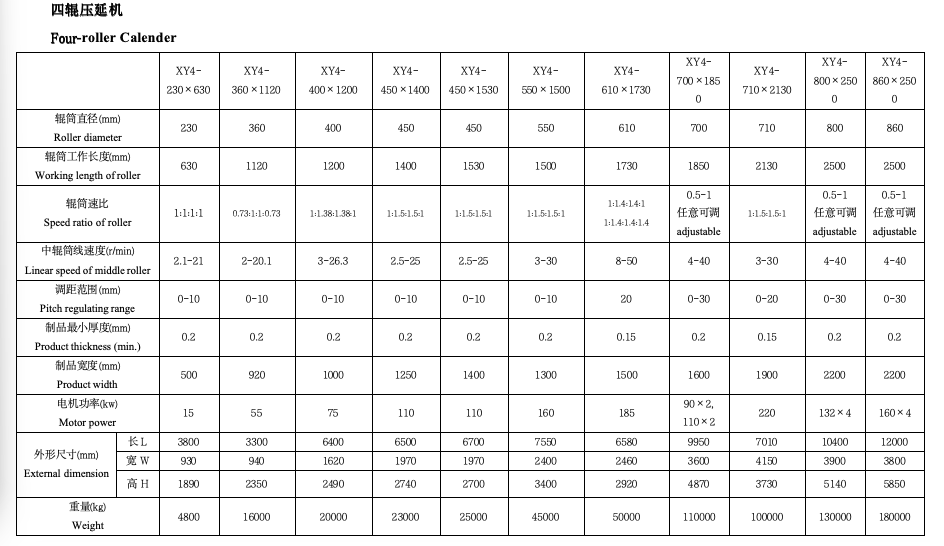

ثالثاً: جدول المواصفات الفنية
رابعاً: جدول الوصفات
| اسم المادة الخام | وصفة فيلم PVC الشفاف (phr) | وصفة صفائح المطاط (phr) | وصفة لفائف العزل المائي (phr) |
| راتنج PVC (SG-5) | 100 | - | - |
| مطاط طبيعي (NR) | - | 70 | 50 |
| مطاط ستايرين بوتادين (SBR) | - | 30 | 30 |
| مطاط إيثيلين بروبيلين ديين (EPDM) | - | - | 20 |
| ملدن (DOP) | 45 | - | 15 |
| مثبت | 3.5 | - | - |
| كربونات الكالسيوم | 15 | 30 | 40 |
| أسود الكربون | - | 45 | 35 |
| ثاني أكسيد التيتانيوم | 2 | - | - |
| أكسيد الزنك | - | 5 | 4 |
| حمض دهني | 0.5 | 2 | 1.5 |
| مضاد تأكسد | - | 2.5 | 2.5 |
| مسرع | - | 1.2 | 1 |
| كبريت | - | 2 | 1.8 |
خامساً: قائمة المعدات
| رقم | اسم الجهاز | الموديل | الكمية | ملاحظات |
| 1 | المحرك الرئيسي | حسب تكوين الموديل | 1 وحدة | تحكم ترددي، مستوى كفاءة IE3 |
| 2 | علبة التروس | تخفيض بتروس صلبة | 1 وحدة | كفاءة النقل ≥96% |
| 3 | أربعة أسطوانات | مشغولات فولاذية سبيكية | 4 قطع | سطح مطلي بالكروم الصلب، مصقول كالمرآة |
| 4 | محامل الأسطوانات | محامل أسطوانية مزدوجة الصف | 8 مجموعات | قدرة تحميل عالية، عمر طويل |
| 5 | نظام التزييت | تزييت مركزي | 1 مجموعة | تزييت آلي بكميات محددة في أوقات محددة |
| 6 | نظام التحكم في درجة الحرارة | تحكم ذكي PID | 1 مجموعة | تحكم مجزأ، دقة ±1 درجة مئوية |
| 7 | جهاز الضبط | ضبط كهربائي/هيدروليكي | 1 مجموعة | عرض رقمي، دقة 0.005 مم |
| 8 | نظام التحكم الكهربائي | PLC + شاشة لمس | 1 مجموعة | علامة تجارية سيمنز/ميتسوبيشي، قابل للاتصال بالشبكة |
| 9 | هيكل الآلة | لحام صفائح فولاذية | 1 مجموعة | معالجة إزالة الإجهاد، عالي القوة |
| 10 | أجهزة الحماية والسلامة | مطابقة لمعايير CE | 1 مجموعة | زر إيقاف طارئ، قفل أمان |
| 11 | نظام المعدات المساعدة | اختياري | 1 مجموعة | يشمل السحب، التبريد، اللف، إلخ. |
سادساً: مخطط تدفق العملية
مخطط تدفق عملية آلة كالندر بأربعة بكرات
تحضير المواد الخام → خلط المكونات → عجن وتلدين → تغذية ونقل → كالندر بأربعة بكرات → سحب وتشكيل → تبريد وتشكيل → جر → لف → فحص → تعبئة وتخزين
ملاحظة: يجب أن يحتوي مخطط التدفق الفعلي على تفاصيل أكثر حول اتصال المعدات ومعلمات العملية
سابعاً: مجالات التطبيق
منتجات بلاستيكية: أفلام PVC، صفائح، جلد صناعي، أرضيات فينيل، صفائح شفافة، إلخ.
منتجات مطاطية: ألواح مطاطية، صفائح مطاطية، غطاء سيور النقل، مواد عزل، إلخ.
مجال البناء: لفائف عزل مائي، مواد ديكور، مواد عازلة للصوت، ورق حائط، إلخ.
مواد التغليف: أفلام تغليف، مواد تغليف مركبة، تغليف غذائي، إلخ.
مجالات أخرى: مقصورات السيارات، ركائز المنتجات الطبية، مواد تغليف المكونات الإلكترونية، إلخ.
