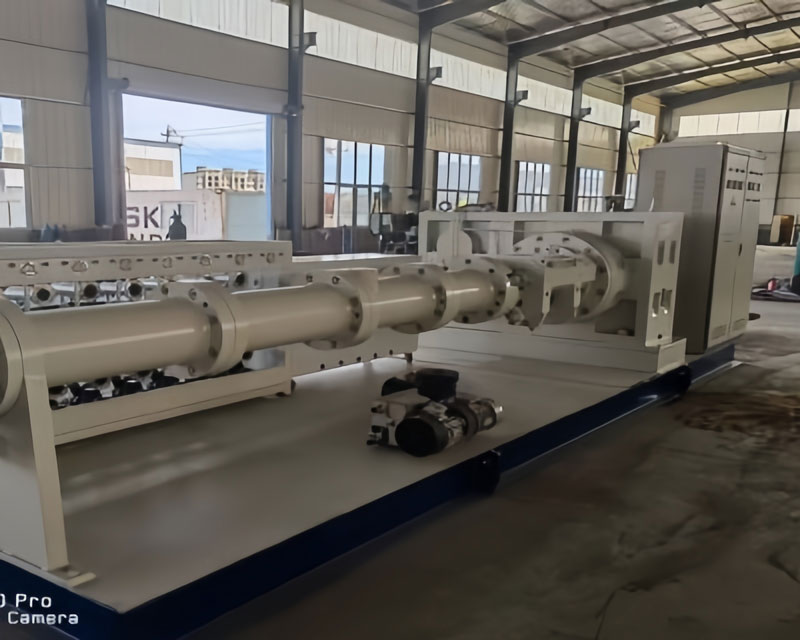

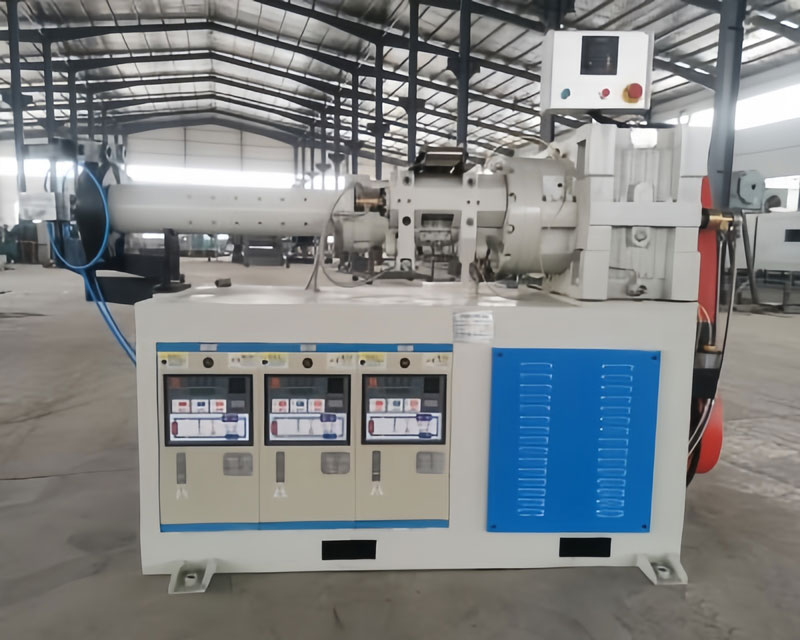

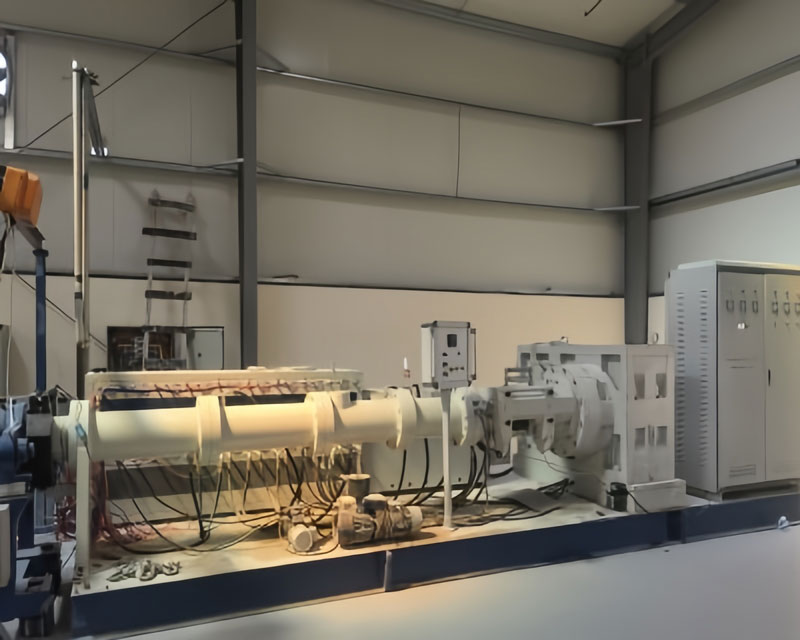

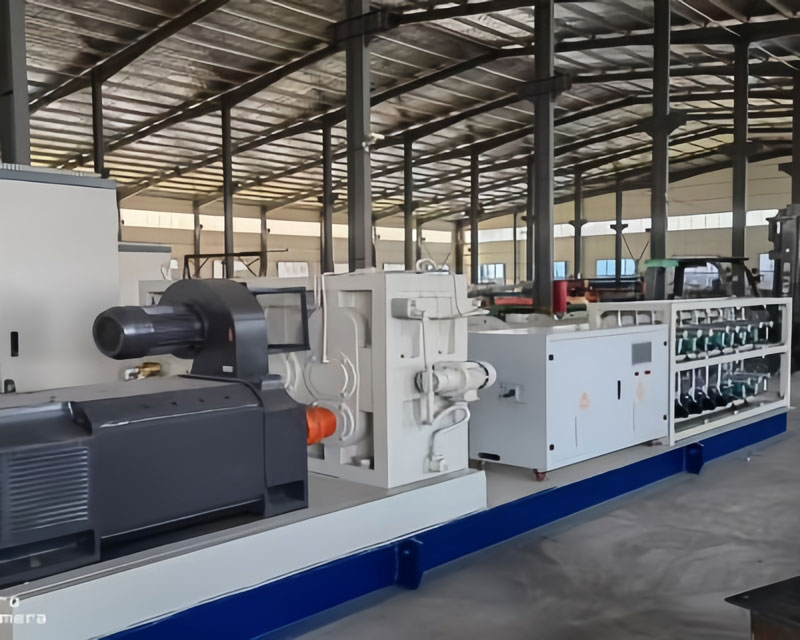

آلة البثق المطاطية ذات الدبابيس
كفاءة عالية وتوفير الطاقة · تأثير تسييل جيد · درجة حرارة منخفضة للمطاط
أولاً: وصف المنتج
آلة البثق المطاطية ذات الدبابيس هي معدات فعالة وموفرة للطاقة لخلط وبثق المطاط. من خلال تركيب صفوف متعددة من الدبابيس على أسطوانة آلة البثق التقليدية، يتم تطبيق قص وخلط وإعادة تشكيل قوية على المطاط، مما يحسن بشكل ملحوظ جودة التسيل، وتجانس الخلط، وكفاءة البثق للمطاط، مع التحكم الفعال في درجة حرارته. وهي من المعدات الرئيسية التي لا غنى عنها في صناعة معالجة المطاط الحديثة.
مبدأ العمل: تعمل آلة البثق ذات الدبابيس من خلال تركيب عدة صفوف من الدبابيس على أجزاء معينة من الأسطوانة، حيث يؤدي المطاط تحت تأثير هذه الدبابيس حركات عرضية، وحركات انقسام، وحركات دورانية، لتحقيق خلط وبثق فعال.
ثانياً: مزايا الجهاز (النقاط البيع الأساسية)
تأثير خلط ممتاز: الدبابيس المثبتة على الأسطوانة تخترق المطاط، وتعطل التدفق الطبقي للمطاط، وتولد حركات انقسام وقص ودوران قوية، مما يكسر كتل المطاط بفعالية، ويجعل تشتت المواد المالئة والمواد المساعدة أكثر تجانسًا، وتأثير التسيل ممتاز.
كفاءة بثق عالية واستقرار: تقلل حركة الخلط للدبابيس من ارتداد المطاط في أخاديد المسمار، مما يزيد من كفاءة النقل، وبالتالي تكون كمية البثق أكبر من آلات البثق ذات التغذية الباردة العادية. المطاط المخرج يكون كثيفًا جيدًا، ذو أبعاد مستقرة، ومعدل انكماش صغير.
بثق منخفض الحرارة، وفعال في توفير الطاقة: في ظل تحقيق نفس تأثير التسيل، ينتج هيكل الدبابيس حرارة أقل من تلك الناتجة عن القص النقي للمسمار، مما يتجنب خطر احتراق المطاط بسبب ارتفاع الحرارة، ويحسن جودة المنتج، ويقلل من استهلاك الطاقة في نفس الوقت.
قدرة تكيف قوية: يمكنها معالجة تركيبات مطاطية متعددة، ولديها أيضًا قدرة تكيف جيدة مع المطاط صعب التغذية والخلط (مثل التركيبات عالية التعبئة).
تحكم ذكي: مزود بأنظمة تحكم في درجة الحرارة وأنظمة تحكم كهربائية متقدمة، يمكنها التحكم الدقيق في معلمات العملية مثل درجة حرارة كل قسم، وسرعة المسمار، وما إلى ذلك، سهلة التشغيل، ودرجة عالية من الأتمتة.
تقديم خدمة تسليم المفتاح:
نقدم خدمة مشروع تسليم المفتاح الكاملة من تصميم الجهاز، وتصنيعه، وتركيبه، وتشغيله، إلى تدريب الموظفين، لضمان قدرة العميل على بدء الإنتاج بسرعة وتحقيق النتائج المتوقعة.
ثالثاً: جدول المعلمات الفنية
| اسم المعلمة | وحدة | النموذج SJ-90 | النموذج SJ-120 | النموذج SJ-150 |
| قطر المسمار | مم | 90 | 120 | 150 |
| نسبة الطول إلى القطر (L/D) | - | 12:01 | 14:01 | 16:01 |
| القدرة الإنتاجية | كجم/ساعة | 300-500 | 600-900 | 1000-1500 |
| قوة المحرك الرئيسي | كيلوواط | 75 | 132 | 200 |
| سرعة المسمار | دورة في الدقيقة | 5-45 | 5-40 | 5-35 |
| طريقة التسخين | - | تسخين كهربائي + تبريد مائي (تحكم قطاعي) | تسخين كهربائي + تبريد مائي (تحكم قطاعي) | تسخين كهربائي + تبريد مائي (تحكم قطاعي) |
| دقة التحكم في درجة الحرارة | °م | ±1 |
|
|
| الأبعاد الخارجية (الطول × العرض × الارتفاع) | م | 4.5×1.5×2.0 | 5.5×1.8×2.2 | 6.5×2.0×2.5 |
| وزن الجهاز | طن | حوالي 4.5 | حوالي 7.2 | حوالي 10.5 |
رابعاً: جدول التركيبة
| اسم المادة الخام | تركيبة مطاط مداس الإطار (phr) | تركيبة شريط السد (phr) | تركيبة مادة العزل المائي (phr) |
| مطاط طبيعي (NR) | 70 | 30 | 50 |
| مطاط ستايرين بوتاديين (SBR) | 30 | 50 | 30 |
| مطاط إيثيلين بروبيلين ديين (EPDM) | - | 20 | 20 |
| أسود الكربون (N330) | 50 | 40 | 45 |
| ثاني أكسيد السيليكون | 10 | 15 | 10 |
| زيت عطري | 8 | 12 | 10 |
| أكسيد الزنك | 4 | 5 | 4 |
| حمض دهني | 2 | 1.5 | 2 |
| مضاد تأكسد | 2.5 | 2 | 2.5 |
| مسرع | 1.2 | 1.5 | 1.2 |
| كبريت | 1.8 | 2 | 1.8 |
خامساً: قائمة المعدات
| رقم | اسم الجهاز | النموذج | الكمية | ملاحظات |
| 1 | المحرك الرئيسي | حسب تكوين النموذج | 1 وحدة | تحكم بتردد متغير |
| 2 | صندوق التروس | تخفيض بتروس صلبة | 1 وحدة | كفاءة نقل ≥96% |
| 3 | جهاز التغذية | تغذية باردة | 1 مجموعة | مع حماية أمان |
| 4 | الأسطوانة | بطانة معدنية مزدوجة | 1 مجموعة | قطاعي، مع تسخين وتبريد |
| 5 | المسمار | 38CrMoALA | 1 قطعة | معالجة بالنترجة، صلادة HV≥950 |
| 6 | الدبابيس | فولاذ سبائكي خاص | صفوف متعددة | قابلة لضبط الموضع |
| 7 | رأس الآلة | مخصص حسب المنتج | 1 مجموعة | مع جهاز مرشح |
| 8 | جهاز التحكم في درجة الحرارة | تحكم ذكي PID | 1 مجموعة | تحكم قطاعي، دقة ±1°م |
| 9 | نظام التحكم الكهربائي | PLC + شاشة لمس | 1 مجموعة | علامة تجارية سيمنز/ميتسوبيشي |
| 10 | هيكل الآلة | فولاذ Q235 | 1 مجموعة | معالجة سطحية بالرش |
| 11 | جهاز تبديل المرشح الهيدروليكي | اختياري | 1 مجموعة | تبديل سريع، دون توقف |
سادساً: مخطط تدفق العملية
مخطط عملية آلة البثق المطاطية ذات الدبابيس
تحضير المطاط → تغذية تلقائية → بثق بآلة البثق ذات الدبابيس → تشكيل في رأس الآلة → تبريد وتثبيت → سحب → قطع → فحص → تعبئة وتخزين
ملاحظة: يجب أن يحتوي مخطط التدفق الفعلي على تفاصيل أكثر لاتصال المعدات ومعلمات العملية
سابعاً: مجالات التطبيق
تصنيع الإطارات: بثق النصف مصنوعات مثل المداس، وجانب الإطار، والمطاط المثلثي.
منتجات السد: شرائط سد أبواب ونوافذ السيارات، شرائط سد المباني، إلخ.
مجال مواد البناء: مواد العزل المائي، شرائط إيقاف تسرب المياه المطاطية، إلخ.
منتجات الأنابيب والأحزمة: أنابيب مطاطية متنوعة، غطاء مطاطي لأحزمة النقل، إلخ.
تغذية مصاحبة: يمكن استخدامها كمعدات تغذية أولية لخطوط إنتاج الدرفلة.
ثامناً: عنا
المقر الرئيسي: الصين، شاندونغ، تأسست عام 2014، الحجم: 3 مصانع فرعية، منطقتان صناعيتان كبيرتان، 100+ موظف، خبرة مهنية تزيد عن 10 سنوات
توزيع السوق:محلي: 35%،أمريكا الشمالية: 9%،جنوب آسيا/أمريكا الجنوبية/أوروبا الشرقية/الشرق الأوسط: 7%-5% لكل منها
التزام الخدمة:،الجودة أولاً، مشروع تسليم المفتاح،دعم فني كامل العملية،دعم التخصيص تحت العلامة التجارية،دعم فني فيديو دائم عبر الإنترنت.
